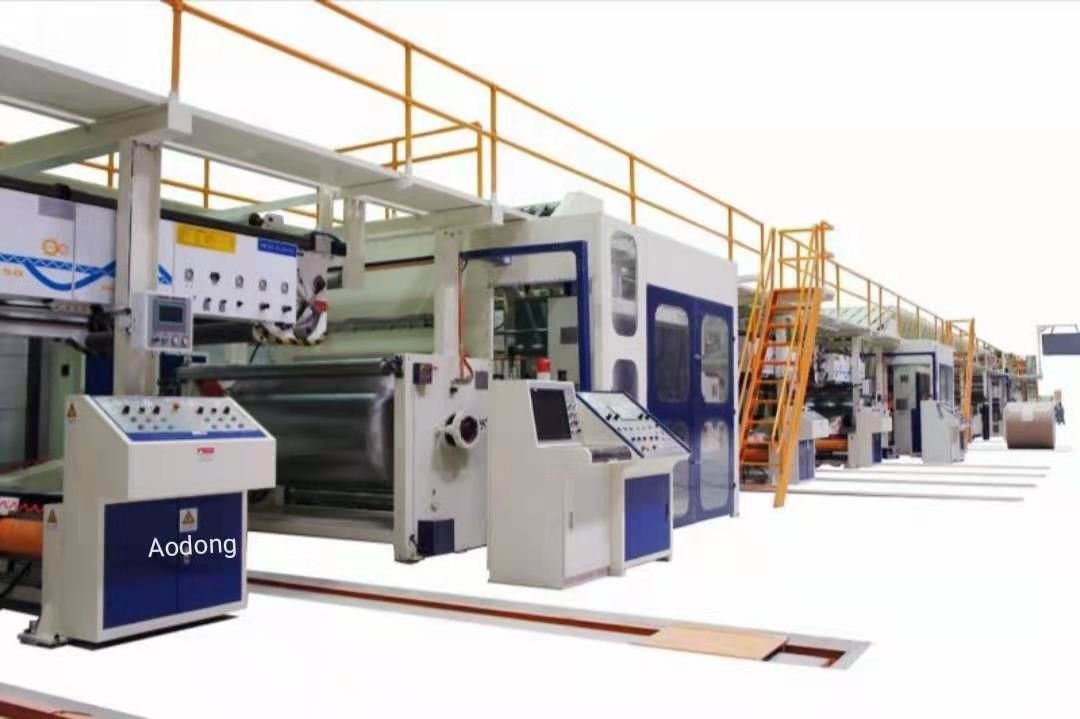

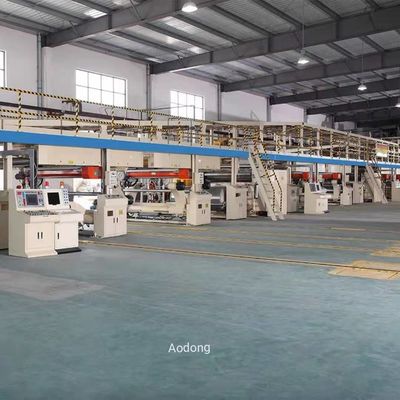

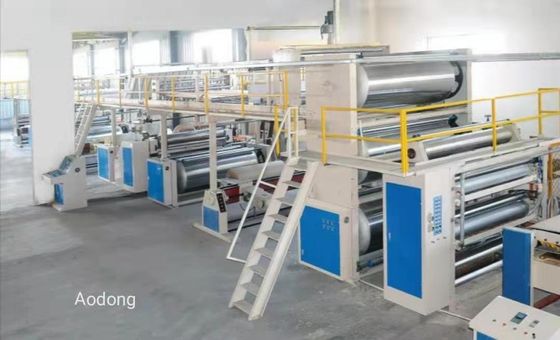

3/5 / 7ply गत्ते का डिब्बा बॉक्स नालीदार गत्ता पेपरबोर्ड पैकिंग उत्पादन लाइन मशीन है

उत्पाद विवरण

3/5 / 7ply दफ़्ती बॉक्स नालीदार गत्ता पेपरबोर्ड पैकिंग उत्पादन लाइन मशीन है

3/5 / 7ply दफ़्ती बॉक्स नालीदार गत्ता पेपरबोर्ड पैकिंग उत्पादन लाइन मशीन है

2/3/5/7-परत नालीदार कार्डबोर्ड उत्पादन लाइन

उच्च उत्पादकता, बेहतर पेपरबोर्ड गुणवत्ता, केंद्रीय नियंत्रण प्रणाली को अपनाना, सरल और आसान संचालन, सुविधाजनक मरम्मत और रखरखाव, विश्वसनीय और सुरक्षित, जनशक्ति की आवश्यकता की बहुत कम डिग्री;मुख्य रूप से निम्नलिखित उपकरणों से मिलकर बनता है।

1)।मिल रोल स्टैंड (इलेक्ट्रिकल या हाइड्रोलिक)

२)।प्रीहाइटर (सरफेस पेपर और कोर पेपर)

३)।वैक्यूम सोखना एकल फेसर

४)।ओवरहेड कंवायर ब्रिज

५)।Gluer (डुप्लेक्स, ट्रिपलएक्स, क्वाड्रुप्लेक्स, आदि)

६)।डबल फेसर (हीटिंग प्लेट और कूलिंग फाइनल)

))।पतला ब्लेड स्लीटर स्कोरर

8)।नेकां।कट-ऑफ मशीन

९)।स्टेकर और कन्वेयर

१०)।हीटिंग सिस्टम (भाप, तेल, आदि)

1 1)।गोंद रसोई प्रणाली

१२)।एयर कम्प्रेशन सिस्टम

१३)।विद्युत नियंत्रण प्रणाली, आदि।

1. हाइड्रोलिक हाइड्रोलिक स्टैंड

संरचना और विशेषताएं:

1, सममित संरचना, एक समय में दो क्राफ्ट पेपर ले जा सकता है, जो बिना ब्रेक के काम कर सकता है।
2, रील पेपर लिफ्ट-लोअर, क्लैम्प, लूज, मूवमेंट, हाइड्रोजेनिकिंग क्राफ्ट / रील पेपर द्वारा संचालित गर्भनिरोधक स्थिति जल्दी।
3, ब्रेक: वायवीय ब्रेक

2.320 मिमी फिंगरप्रिंट रहित एकल फेसर

फ़ीचर:

सिंगल फेसर एकल-फेस नालीदार कागज के उत्पादन के लिए डिज़ाइन है, मीडियम प्रोसेस वेव-पेपर में, और बांसुरी के शीर्ष पर पिछले गोंद, लाइनर के साथ स्टिक एकल-फेस नालीदार पेपर में बन जाते हैं।
★दो हाइड्रोलिक सिलेंडर द्वारा ऊपरी गलाने वाले रोलर लिफ्ट-डाउन नियंत्रक।
★ चुंबकीय वाल्व बटन और हाइड्रोलिक स्टेशन नियंत्रण दबाव रोलर के साथ सिलेंडर
★ग्लूइंग समूह: गोंद रोलर हाउस का अग्रिम और पीछे हटना दो वायवीय सिलेंडरों द्वारा नियंत्रित होता है।
★गोंद की मोटाई समायोजित करें: गोंद और नियंत्रण गोंद को चिपकाने की मात्रा को गोंद रोलर और डॉक्टर रोलर समायोजन के बीच निकासी द्वारा नियंत्रित किया जाता है और अंतर-चेहरा नियंत्रण दिखाई देता है, आंकड़ा शोषक विवरण।
★एडजस्ट और रिट्रीट को गोंद रोलर और प्रेशर रोलर क्लीयरेंस से समायोजित करें: इलेक्ट्रिक मोटर ड्राइव कैम माइक्रो-एडजस्ट करता है, और मोटर द्वारा इंटर-फेस पर एडजस्ट होने वाली मात्रा प्रदर्शित करता है।
★प्रेशर रोलर क्लीयरेंस को एडजस्ट करें: इलेक्ट्रिक मोटर ड्राइव कैम माइक्रो-एडजस्टमेंट, और विस्थापन सेंसर द्वारा इंटर-फेस पर एडजस्ट होने वाली मात्रा को प्रदर्शित करता है।
★मुख्य ड्राइव भाग: ड्राइव को शिफ्ट करने के लिए अलग गियर बॉक्स के साथ मुख्य ड्राइव, गियर उच्च गुणवत्ता वाले मिश्र धातु इस्पात और डुबकी तेल प्रकार, कम शोर, लंबे जीवन से बनाया गया है।
★ड्राइविंग भाग का विवरण: गियर बॉक्स सार्वभौमिक संचरण शाफ्ट के माध्यम से गतिज ऊर्जा को तीन रोलर्स (ऊपरी, नीचे नालीदार रोलर और दबाव रोलर) में स्थानांतरित करता है।संरचना स्थिर प्रदर्शन सुनिश्चित करती है, रखरखाव के लिए आसान और तेज है।
★ग्लूइंग रोलर आइडल रनिंग पार्ट: गियर रिड्यूसर मोटर, मशीन के रूके जाने पर रोलर पर ग्लू ड्राई से बचें।
★तीन स्टीम टर्निंग-इन्स, स्टीम ट्यूब और एक बैकवाटर उपकरण जोड़ें।
★मशीन के शीर्ष पर स्थित लोहे का रिक्त कचरा अंदर साफ करने के लिए डिस्कनेक्ट को अलग कर सकता है, पूरी मशीन को डिस्कनेक्ट करने की आवश्यकता नहीं है।
★। ऊपरी, नीचे नालीदार रोलर और दबाव रोलर की धुरी प्रतिरोधी उच्च तापमान तेल को लुब्रिकेट करने के लिए अपनाते हैं

3.PreheaterØ 600 मिमी

1, प्रागेटर रोलर राष्ट्रीय के प्रथम श्रेणी (ग्रेड) दबाव पोत के स्टैंडर के तहत है।
2, हर रोलर्स की सभी सतहों को उच्च सटीकता के साथ पीस लिया गया है और पेपर प्रीहीटिंग, जीवन का उपयोग करने की लंबी सेवा के प्रतिरोध को कम करने के लिए क्रोमेटेड प्लेटेड किया गया है।
3, प्रीहेटिंग क्षेत्र को बड़ा करने के लिए इलेक्ट्रिक, प्रीहीटिंग को समायोजित करने के लिए प्रीहेटिंग क्षेत्र 360 ° हो सकता है
क्षेत्र।

4. सुलगना
संरचना और विशेषताएं:

1, गोंद रोलर्स की सतहों annealed हैं, अंदर पकड़ संसाधित, गतिशील संतुलित के साथ।
सतह को पीस लिया जाता है और नक्काशीदार जालीदार कटोरे, गोंद संतुलन और लागत कम होती है
2, गोंद रोलर्स मोड़ आवृत्ति चर मोटर और आवृत्ति चर नियंत्रक द्वारा नियंत्रित किया जाता है।फ्रीक्वेंसी वेरिएबल कंट्रोलर के साथ, ग्लू रोलर्स की स्पीड डबल फेसर या खुद से फॉलो कर सकती है।
3, अच्छा गोंद पानी साबित करने के लिए और बर्बाद न करने के लिए, हम गोंद को तलछट, ऑटो ट्रैक गोंद राशि बनने से बचने के लिए गोंद की मात्रा को नियंत्रित करने के साथ ऑटो रीसायकल गोंद की आपूर्ति को गोद लेते हैं।
4, सभी रोलर्स सतहों पीस रहे हैं तो क्रोम चढ़ाया।
5, ऊपर और नीचे स्तर गोंद एक आवृत्ति चर मोटर द्वारा संचालित है।

5.कंपनिंग ब्रिज

मुख्य फ़्रेम चैनल स्टील, और कोण स्टील से जुड़ा हुआ है।
2, दोनों तरफ से सुरक्षा रेलिंग के साथ और सुरक्षा पैडल के साथ, ऑपरेशन की सीढ़ी को सुरक्षा सीढ़ी के साथ स्थापित किया गया है, ताकि कार्यकर्ता की सुरक्षा और सुविधा सुनिश्चित हो सके।
3, पीवीसी फीडर बेल्ट नालीदार प्रकार के साथ एकल या डबल फेस नालीदार शीट को ले जाने के लिए।
4, वैक्यूम सक्शन टेंशन कंट्रोल, सक्शन पाइप (140 मिमी) के साथ एडजस्ट होने वाले वाल्व, ड्रॉ फैन पावर को फ्री में एडजस्ट किया जा सकता है।
5, खिला की स्थिति को सही करने के लिए इलेक्ट्रिक (दो सेट), सही भागों को चाल और गति को सटीकता से संचालित किया जाता है, स्थिर रहने के लिए।

6. डबल फेसर

1, हॉट प्लेट्स की सतहों को पीस दिया जाता है और फिर क्रोम प्लेटेड किया जाता है, चौड़ाई: 600 मिमी। हॉट प्लेट्स की 14 टुकड़े, ठंडे आकार का हिस्सा: 4 मीटर लंबाई।
गर्म प्लेटें कंटेनर प्लेटों द्वारा बनाई जाती हैं, राष्ट्रीय प्रथम स्तर के दबाव कंटेनर स्टैंडर्स को पारित कर सकती हैं
2, गर्म प्लेटें संपीड़ित गुरुत्वाकर्षण प्रेस रोलर्स संरचना को गोद लेती हैं।
3, प्रेस रोलर्स उठाने ऊपर और नीचे हाइड्रोलिक संरचना द्वारा संचालित कर रहे हैं।
4, दोनों पक्षों के साथ ऑटो द्वारा ऊपर और बाएं दाएं बेल्ट को सही, तनाव समायोजन प्रणाली: 2 सेट;नीचे बेल्ट मैनुअल छोटी राशि समायोजित करें।
5, ड्राइव रोलर्स की सतह रबर से लपेटी जाती है, वाई आकार संरचना, मध्यम ऊंचाई के साथ, यह सुनिश्चित करने के लिए कि बोर्ड आसानी से बाहर हो सकता है
6, ड्राइव भाग, गियर तेल डूबे हुए स्नेहन प्रकार, जिसमें तरल स्तर मीटर दिखाया गया है।
7, मुख्य ड्राइव मोटर: परिवर्तनीय आवृत्ति मोटर, उच्च बल जब कम गति शुरू होती है, उच्च गति समायोजन रेंज, उपयोग करने के लिए स्थिर, मोड़ने में आसान।
8, हीटिंग प्लेट्स के अंदर संरचना: भाप के साथ ले जाने के लिए अलग संरचना
एस आकार और पानी से अलग हो गया।

7.इलेक्ट्रिक स्लीटर स्कोरर

संरचना और विशेषताएं:
1. ऑर्डर बदलने के लिए 999 ऑर्डर, नॉन-स्टॉप अपने आप या मैन्युअल रूप से स्टोर कर सकते हैं।
2. आदेश तेजी से बदलें, बदलते क्रम के लिए 3-8 सेकंड, दोनों मशीनों को एक एकल के लिए तुरंत धीमा नहीं के साथ प्राप्त किया जा सकता है।
3. स्वचालित ट्रैकिंग उत्पादन लाइन गति ऑन लाइन उत्पादन प्रबंधन प्रणाली, और संगतता के साथ अपने सिंक्रनाइज़ेशन सुनिश्चित करने के लिए।
4. औद्योगिक कंप्यूटरों के उच्च-गुणवत्ता वाले आयात और उच्च-प्रदर्शन प्रोग्रामेबल कंट्रोलर कॉन्फ़िगरेशन, कम कंप्यूटर नियंत्रण प्रणाली द्वारा।
5. तीन प्रकार की दबाव रेखा के रूप: अवतल पर अवतल (तीन रेखाएँ), अवतल पर उत्तल (पाँच रेखाएँ), समतल पर उत्तल, तीनों दबाव रेखाएँ विद्युत रूपांतरण कर सकती हैं।कंप्यूटर नियंत्रण द्वारा पहिया की गहराई बढ़ाना, रैखिक, मोड़ना आसान।
6. एक पतली टंगस्टन स्टील मिश्र धातु ब्लेड, ब्लेड तेज, 8 मिलियन मीटर से अधिक लंबे जीवन का उपयोग करना।
7. कंप्यूटर नियंत्रण, स्वचालित या मैन्युअल चाकू शार्पनर के ब्रदर्स, आप उत्पादन क्षमता में सुधार, ब्रदर्स के किनारे को ट्रिम कर सकते हैं।
8. आयातित सिंक्रोनस ड्राइव यूनिट, अर्ध-परिशुद्धता, लंबे जीवन, कम शोर ऑपरेशन

8.एनसी कट ऑफसंरचना और विशेषताएं:

1, काटने लंबाई: 500mm-9999mm है।
2, काटने परिशुद्धता: mm 1 मिमी।
3, स्वतंत्र तेल पंप का उपयोग करता है और फिल्टर तेल, स्नेहन और ठंडा करने के लिए विभिन्न गियर की स्थिति में वितरित करने के लिए तांबे के ट्यूबों के दो समूहों का समन्वय करता है।
4, पेचदार चाकू संरचना, प्रकार sawtooth चाकू, काटने में कमी, कम शोर।
5, संतुलन उपचार: ब्लेड शाफ्ट के लिए उच्च गुणवत्ता वाला मिश्र धातु इस्पात, जो इसे अच्छी स्थिरता रखने में मदद करता है।
6, सूर्य के आकार के पहियों सामने और पीछे के कन्वेयर में कार्डबोर्ड दबाते हैं। परिवहन स्थिर है और यहां तक ​​कि दबाव के साथ, जो जाम या टूटे हुए कार्डबोर्ड से बचते हैं।
7, इस तरह की कट-ऑफ सिर्फ तीसरी ऊर्जा की खपत करती है, इसकी विशिष्ट संरचना के साथ सामान्य कटर की तुलना करें, अधिक पैसा पाने के लिए 70% से अधिक ऊर्जा का अर्थशास्त्र करें।
8, गैप गियर पर सटीक और एडजस्ट करने वाला चाकू-धार जॉगल को आश्वस्त करता है।
9, कंप्यूटर सिस्टम ऑर्डर रखने के लिए।मैन-मशीन वार्तालाप प्रणाली नेकां।कार्डबोर्ड विनिर्देश और मशीन द्वारा स्वचालित रूप से कटिंग गति को समायोजित करें। स्क्रीन विभिन्न उत्पादन संदेश प्रदर्शित करता है। मशीन चलाने के दौरान परामर्श, संशोधन, अंधविश्वास और रद्द आदेश।
10, जर्मनी कैबिनेट के अंदर नियंत्रण प्रणाली परोसता है, ताकि मशीन तेजी से और स्थिर चल सके।

9. स्टाकर

1. 5 सेकंड में क्रम बदलें, स्वचालित गिनती और स्वचालित क्षैतिज पेपरबोर्ड वितरण।
2. उत्पादन प्रबंधन नियंत्रण प्रणाली के साथ सिंक्रनाइज़ेशन, उच्च गति के साथ स्वचालित रूप से ऑर्डर बदलें।
3. उत्पादन प्रबंधन नियंत्रण प्रणाली के साथ काम करने के दौरान, ऑर्डर बदलने के लिए बेकार पेपरबोर्ड 700 मिमी से कम है।
4. कमला प्रकार स्टैकिंग मंच, एसी सर्वो नियंत्रण आंदोलनों, आसानी से और tidily स्टैकिंग।
5. स्वचालित पेपरबोर्ड साइड डिलीवरी जब सेटिंग मात्रा तक पहुंच जाती है।
6. AC इमदादी प्रणाली द्वारा नियंत्रित पेपरबोर्ड बांध, छोटे आकार के पेपरबोर्ड स्टैकिंग के लिए उपयुक्त, स्वचालित और तेजी से ऑर्डर बदलें।
7. मानक इलेक्ट्रिक परिवहन कन्वेयर और डबल साइड डिलीवरी टेबल।
8. व्यक्तिगत रूप से सील नियंत्रण कैबिनेट, स्वच्छ वातावरण में विद्युत चल रहा है।
9. आसान फील्ड ऑपरेशन के लिए कलर टच-स्क्रीन डिस्प्ले।
10. पूरी तरह से स्वचालित संचालन नियंत्रण, दक्षता में सुधार, श्रमशक्ति को बचाने, श्रम तीव्रता को कम करना।

10. ग्लू मेकिंग सिस्टम
1, एस के लिए गोंद की आपूर्ति

इंग्लर्स और डबल ग्लू मशीन जो गोंद के पानी का उपयोग करती है
2, गोंद भंडारण टैंक में गोंद डिवाइस के लिए गोंद पंप द्वारा ले जाया जाता है।
3, भंडारण टैंक और गोंद आपूर्ति टैंक मिश्रण डिवाइस के साथ हैं, गोंद से तलछट में जाने से बचने के लिए।
4, गोंद बनाने की मशीन: मुख्य गोंद मिक्सर, वाइस गोंद मिक्सर, गोंद भंडारण टैंक, गोंद खिला पंप, गोंद वापसी पंप है।
5, गोंद बनाने की प्रणाली रीसायकल गोंद की आपूर्ति को गोद लेती है, बाकी गोंद वापस आती है, फ्लोटिंग स्तर को फ्लोटिंग बॉल द्वारा नियंत्रित किया जाता है, रिटर्न टैंक से गोंद को डिवाइस का उपयोग करके प्रत्येक गोंद के टैंक में ले जाया जाता है, जिससे गोंद के कार्य किए जा सकते हैं रीसायकल और बचत सही है, और तलछट में गोंद बनने से बचें।
6, काम खत्म होने के बाद, अगली बार उपयोग करने के लिए तैयार करने के लिए उपकरणों के उपयोग से प्रत्येक गोंद के बाकी गोंद को गोंद रिटर्न स्टोरेज टैंक पर आकर्षित किया जाता है।
7, तकनीक मार्गदर्शन के लिए जिम्मेदार, और गोंद बनाने का तरीका।

11.Steam प्रणाली
संरचना और विशेषताएं:

1, लाइन के विभिन्न हीटिंग भागों के लिए हीटिंग ऊर्जा की आपूर्ति करने के लिए, और काम कर रहे तापमान को स्थिर रखें।
2, प्रत्येक समूहों को एकल भाप आपूर्ति प्रणाली, अलग से तापमान नियंत्रण, ऊर्जा की बचत और आसानी से समायोजित करने के लिए नियुक्त किया जाता है।
3, भाप के दबाव को समायोजित करके और दबाव नापने का यंत्र द्वारा नियंत्रित तापमान।
4, लंबे समय तक रोटरी जोड़ों की लाइन का उपयोग करते हुए, पाइप सिस्टम और रोटरी हीटिंग भागों को लचीले कनेक्शन का एहसास करने के लिए धातु के लचीले पाइप द्वारा जोड़ा जाता है।
5, सभी भाप पाइप सहज स्टील पाइप से बने होते हैं, सामान्य दबाव में सुरक्षा सुनिश्चित करने के लिए।
